LGA 771,又名 Socket J,为英特尔 2006 年推出的全新处理器接口,Intel 公司在 2006~2008 年推出的至强处理器 Xeon 50xx~54xx 采用的是 LGA771 接口,这个接口从 LGA775 改进而来。后者是 Intel 专为台式机 CPU 采用过的接口。若干年后搭载这些至强处理器的服务器开始大量淘汰,然后市面上就流出许多廉价 Xeon 处理器和 DDR2 ECC 内存。价格便宜到白菜价,处理性能又不错。
因为 LGA771 和 LGA775 的针脚定义相似,而且插槽只有防呆的方向上的区别,所以已经有人成功研制出转接贴(护舒宝),为曾经图吧的大佬研发,可以说掀起来一股硬改的浪潮,图吧的知名度达到历史上第一个顶峰。

简单介绍一下 Intel Xeon E5410 处理器,采用 LGA771 接口,4 核心 4 线程,默认外频 333MHz,倍频动态 6 -7,所以主频 2.33GHz,L1 缓存 256KB,L2 缓存 12MB,TDP80W。比同时代的奔腾双核 E5400(鄙人曾经一直在用)强了太多,具体参数自己比划比划吧
这个 U 是白嫖来的,确切地说是路上捡的一块没人要的(不要问我那条路噢),刚好拿来折腾折腾

典中典硬改平台之 G41 主板点亮至强 771       典中典硬改平台之 G41 主板点亮至强 771

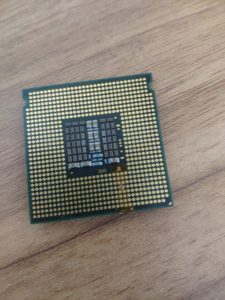

已经贴好转换贴了,某宝 1 块钱一片,邮费 8 元。。。

主板在这里,致铭主板,这个牌子原来没怎么听过,在某鱼上找的同城 py 货,几乎没有怎么用过的一块板,支持 DDR3 1333 内存但是仍保留了 IDE 设备接口的紧凑型 G41 主板,至强 771 处理器贴好转接贴以后直上一把点亮无需刷微码,可以说用起来比较友好了,稳的一匹。

典中典硬改平台之 G41 主板点亮至强 771

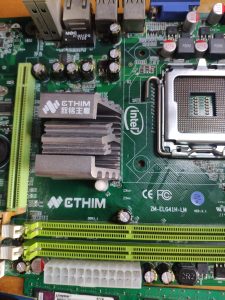

非常个性的北桥散热块,北桥日常使用大概在 60℃上下,比较烫手。。PCIe×16 貌似是 2.0 的版本

典中典硬改平台之 G41 主板点亮至强 771  典中典硬改平台之 G41 主板点亮至强 771

两条金士顿 2GD3 1333 单面内存条,凑对条!

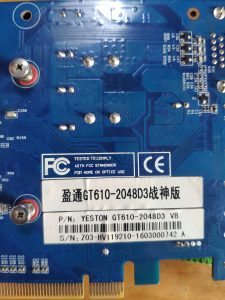

大名鼎鼎的 GT610-2048D3 疯牛显卡,可以说是喜闻乐见了,“2T”显存哦

典中典硬改平台之 G41 主板点亮至强 771

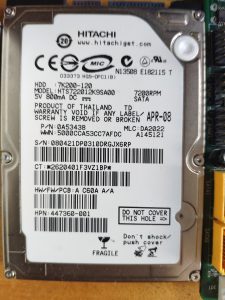

日立 120G7200 笔记本硬盘,也是老古董了,读取写入都只有 50 多的样子

典中典硬改平台之 G41 主板点亮至强 771

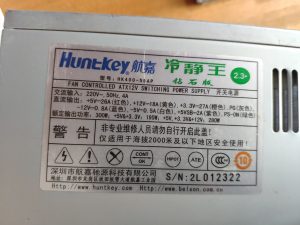

30 块 py 的电源

典中典硬改平台之 G41 主板点亮至强 771

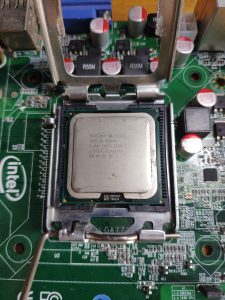

“登堂入室”,注意主板的防呆突起已经切掉,用尖嘴指甲刀很方便,CPU 的金三角对齐插槽左下方向放入,扣具面向自己同时顶盖字母朝正面就是对的!方向放错大概率会烧掉!

典中典硬改平台之 G41 主板点亮至强 771

来张全家福吧

典中典硬改平台之 G41 主板点亮至强 771

三年半以前的课本垫背,不然显卡插不紧点不亮的(暴露年龄)

典中典硬改平台之 G41 主板点亮至强 771

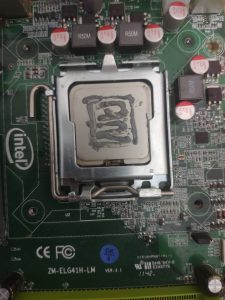

5 块一管的渣渣硅脂胡乱“图”点,并省略bbll的装机过程

典中典硬改平台之 G41 主板点亮至强 771

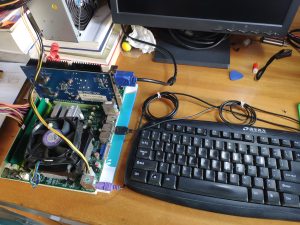

各就各位,整装待发!

典中典硬改平台之 G41 主板点亮至强 771

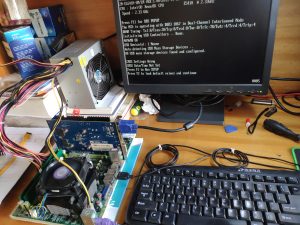

一次成功,一把亮机

典中典硬改平台之 G41 主板点亮至强 771

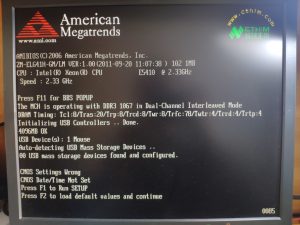

AM BIOS 界面硬件信息如图,CMOS 设置错误是由于主板上的 CR2032纽扣电池没电了,不能保存 BIOS 设置,按 F2加载默认设置启动就好

典中典硬改平台之 G41 主板点亮至强 771

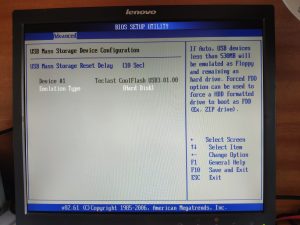

整了半天也没设置好从 USB—HDD 启动,进不了 WinPE 做不成系统。。奇怪的设置方法捉摸不透

典中典硬改平台之 G41 主板点亮至强 771

直接让主力机怼个系统到盘里然后装回去启动,主力机是 E3 神机,1230v3+B85,一键 GHO 省心省力又省时

典中典硬改平台之 G41 主板点亮至强 771

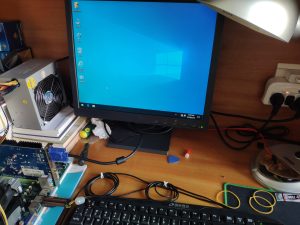

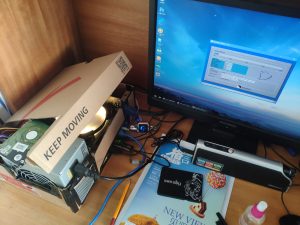

轻松点亮,运行 Win10x64绰绰有余

接下来就到了娱乐时刻



典中典硬改平台之 G41 主板点亮至强 771 典中典硬改平台之 G41 主板点亮至强 771典中典硬改平台之 G41 主板点亮至强 771

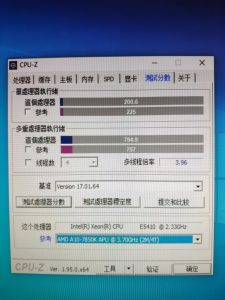

频率太低惹的祸,自动倍频6—7,主频2.00—2.33

典中典硬改平台之 G41 主板点亮至强 771

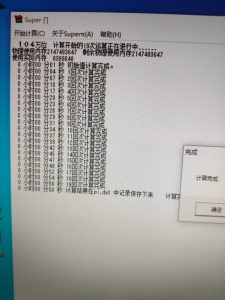

喜闻乐见大快人心,相当于1230v3一半的能力吧

典中典硬改平台之 G41 主板点亮至强 771 典中典硬改平台之 G41 主板点亮至强 771典中典硬改平台之 G41 主板点亮至强 771

比较慢,CPU 不出力

鲁大师 CPU 评分在两万八千分左右,满载温度不超过63℃,图片找不到了。。。



这次的771硬改775破破烂装机作业算是告一段落了,来到2022年,775平台的性能业已远远落后于时代 退出了历史舞台,但,775本就是一个时代,陪伴我的童年,带给包括我在内的许许多多的人

快乐而宝贵的回忆,也是引领我深入了解电脑的启蒙老师,远非一个接口型号而已!
