MSI的主板支架评测

2021年10月21日 335点热度 2人点赞 0条评论

文章作者:MGHT

MSI的主板支架属于MSI主板的配件,目前不单卖。
这款主板支架目前只有MEG Z590 GODLIKE、MEG B550 UNIFY-X、MEG B550 UNIFY这三款主板配备。
我买的是MEG B550 UNIFY-X,这里附带的支架。

微星的快拆主板测试台(支架)
DIY stands set

裸平台很多种方式,最简单的是直接放在桌面上,显卡挡板用螺丝刀拆下来(有的显卡可以直接拆有的只能拆开风扇)。
要么用主板盒子垫上,不过主板盒子垫上温度会比较高(不导热)
要么用STREACOM BC1这种裸测支架(这玩意一千多)
要么Tt Core P5
要么鞋盒

还有这个测试支架
方便是在裸测是时候可以支起来,让风扇可以吹到主板背面。所以安装风扇的时候不要装反了,风向上吹才是正确的安装方式。
这玩意材质是塑料的,闲鱼大概100一套。

至于主板怎么开机?MEG B550 UNIFY-X主板自带开机重启按钮(不用钥匙了)主板开机重启按钮这玩意对裸平台不喜欢机箱的是福音啊!!!

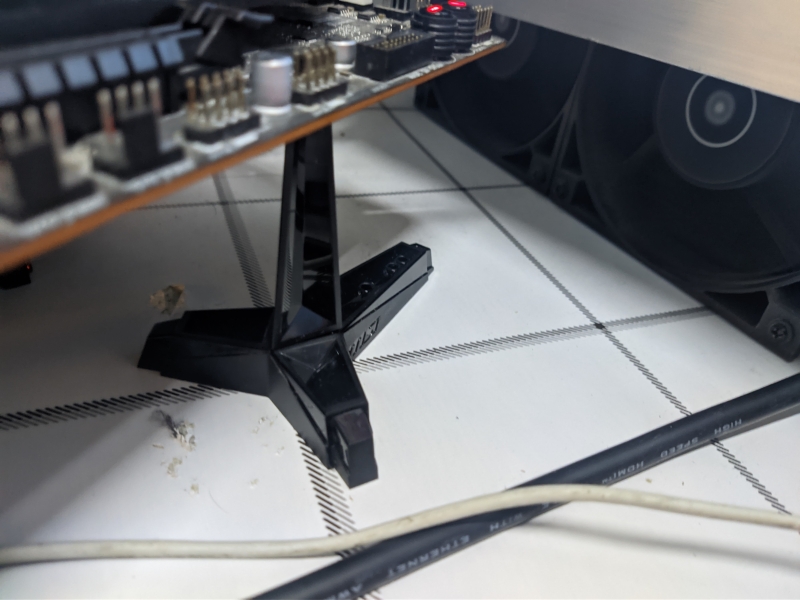

支起来是这样的

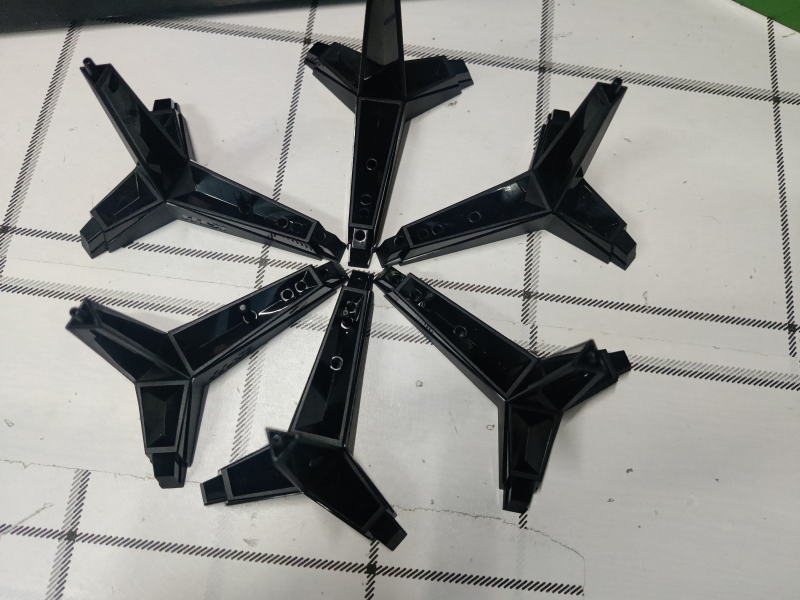

总共6组
可以支撑主板

这个纸是1:1的图
如果是140mm的风扇则直接在纸上摆放即可
主板放在上面

这套支架兼容120mm 140mm 200mm的风扇

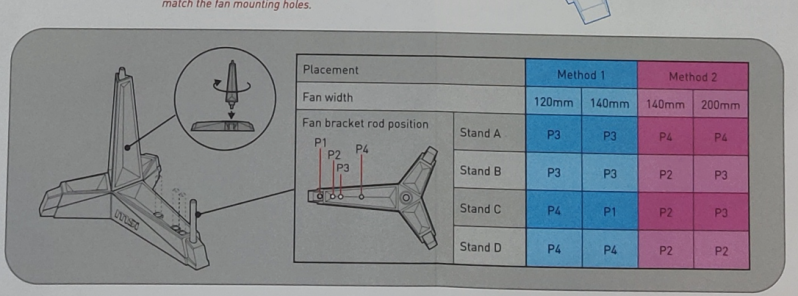

每个支架有4个孔位 1 2 3 4 四个位置
使用不同的风扇选择四个中的一个(每个都是四个孔位)
六个支架都是完全一样的
120mm风扇只能选择中间的孔 插3 3 4 4
140mm有2种安装方法 中间的孔可以3 3 1 4
右面的孔可以4 2 2 2
200mm的可以4 3 3 2

问题是图纸只给了2种摆放的方法
120mm和200mm的风扇并没有给
而且图纸背面是空白的。。

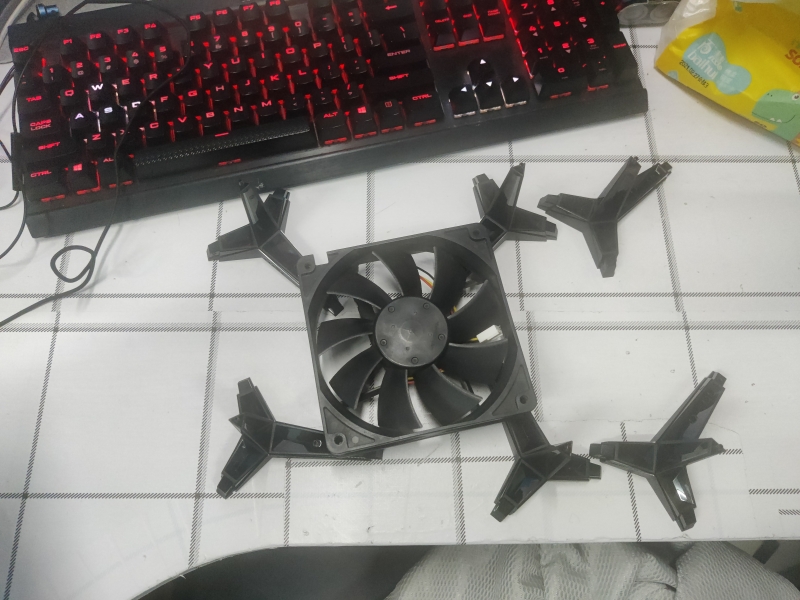

这是我自己摸索的120mm风扇的摆放方法
 (注:风扇放反了)
至于稳定性不用担心,B550 UNIFY-X主板的重量足够让支架稳定,这玩意是越重越稳定,插上显卡也没任何问题。
只要重心落在六个支撑架中间问题就不大。


支撑架下面还可以留出空间用来走线。

这套支架完美了解决了风扇吹不到主板的背面的问题。主板放在桌面上在使用的时候桌面下面都是烫手的。
使用支架散热,能够一定程度上解决了裸平台的主板的散热。
毕竟裸平台是没有风道的。供电MOS全靠被动散热(除非自带风扇)

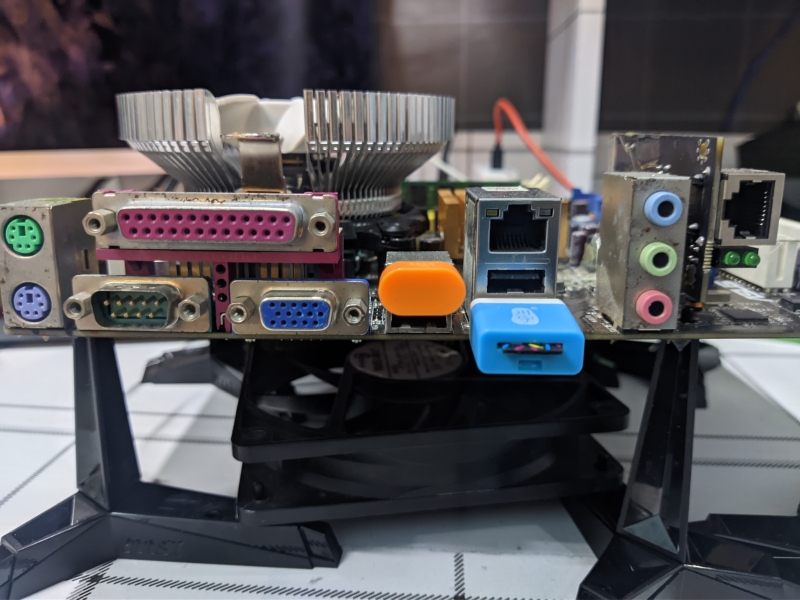

M-ATX主板也可以使用这套测试架
这是一个华硕的G31主板


就可以看到5 6两个支架正好可以放的下。
不过我那块MATX主板重量比较轻,放在支架上面会觉得不稳。

使用测试架一定放一个风扇在下面,如果下面不放风扇会导致非常的不稳,几乎无法使用。
放一个风扇可以在一定程度固定下面的支架(这也估计是这套的设计师的初衷吧)
不过不明白给6个风扇的支撑条有啥用
这几种安装方式都只需要4个就够了

总结:

优点:
1、主板自带,方便主板背面散热。
2、便携,只需要6个底座6个支角4个风扇的支架(给了六个 只需要四个)
3、方便裸平台的长期使用,如果裸平台测试临时用还是算了,支起来还不如装到机箱里浪费时间少。
缺点:
1、安装复杂,孔位不好对应。四个孔位主板摆弄了半天才插进去,我生怕磕掉件了。
2、必须有风扇才可以保持支架的稳定,没有风扇还是别用了(风扇不一定转,插着不转也可以稳定,风扇的框架起固定作用和散热作用)。//风扇的设计师没想到起固定主板支架吧
3、底部没橡胶垫,如果桌面是玻璃的会打滑。
4、说明书全英文,补习英语去了。。。
