AM4 平台适用于锐龙 CPU、锐龙 APU、第七代 A PU 和速龙 X4 CPU。AMD 消费级常见的芯片组包括 A320 B350 X370 B450 X470 B550 X570。

A300 B300 X300 B550A PRO500 PRO560 PRO565 等 仅可通过系统供应商获得。
X570S 本质上还是 X570,只是采用了更先进的制程工艺,从 GF 14nm 升级为了 GF 12nm


AMD 消费级常见的 CPU 有
1.速龙 X4 CPU,架构 Excavator 核心代号 Bristol Ridge 采用 GF28nm 七代 APU 阉割核显的产物
CPU 型号有:X4 940 X4 950 X4 970
2.第七代 APU,架构 Excavator 核心代号 Bristol Ridge 采用 GF28nm 七代 APU
CPU 型号有:A6-9400 A6-9500 A6-9500E A6-9550 A8-9600 A10-9700 A10-9700E A12-9800 A12-9800E
3.1000 系列 Ryzen CPU,架构 Zen 核心代号 Summit Ridge 采用 GF14nm 一代锐龙 CPU
CPU 型号有:R3-1200 R3-1300X R5-1400 R5-1500X R5-1600 R7-1700 R7-1700X R7-1800X
4.2000 系列 Ryzen APU,架构 Zen 核心代号 Raven Ridge 采用 GF14nm 一代锐龙APU
CPU 型号有:Athlon200GE Athlon220GE Athlon240GE R3-2200G R3-2200GE R5-2400G R5-2400GE

5.2000 系列 Ryzen CPU,架构 Zen 核心代号 Pinnacle Ridge 采用 GF12nm 二代锐龙 CPU
CPU 型号有:R3-2300X R5-2500X R5-2600 R5-2600X R7-2700 R7-2700X

6.3000 系列 Ryzen APU,架构 Zen 核心代号 Picasso 采用 GF12nm 二代锐龙 APU
CPU 型号有:Athlon3000G R3-3200G R3-3200GE R5-3400G R5-3400GE

7.3000 系列 Ryzen CPU,架构 Zen2 核心代号 Matisse 采用 GF12nm 和 TSMC7nm 三代锐龙 CPU
CPU 型号有:R3-3100 R3-3300X R5-3500 R5-3500X R5-3600 R5-3600X R5-3600XT R7-3700X R7-3800X R7-3800XT R9-3900 R9-3900X R9-3900XT R9-3950X

8.4000 系列 Ryzen APU,架构 Zen2 核心代号 Renoir 采用 TSMC7nm 三代锐龙 APU
CPU 型号有:R3-4300G R3-4300GE R5-4600G R5-4600GE R7-4700G R7-4700GE

9.5000 系列 Ryzen CPU,架构 Zen3 核心代号 Vermeer 采用GF12nm 和 TSMC7nm 五代锐龙CPU
CPU型号有:R5-5600X R7-5800 R7-5800X R9-5900 R9-5900X R9-5950X

10.5000 系列 Ryzen APU,架构 Zen3 核心代号 Cezanne 采用TSMC7nm 五代锐龙APU
CPU型号有:R3-5300G R3-5300GE R5-5600G R5-5600GE R7-5700G R7-5700GE

这里的支持不包括华擎等非官方支持和魔改情况,仅限 AMD 官方支持
具体的支持请看主板的兼容性报告,某些厂商的某些主板不支持 Ryzen 5 3600X CPU
1.A320
A320 支持的 CPU 有 速龙 X4 CPU、第七代 APU、1000 系列 Ryzen CPU、2000 系列 Ryzen APU、2000 系列 Ryzen CPU、3000 系列 Ryzen APU
2.B350
B350支持的 CPU 有 速龙 X4 CPU、第七代 APU、1000 系列 Ryzen CPU、2000 系列 Ryzen APU、2000 系列 Ryzen CPU、3000 系列 Ryzen APU、3000 系列 Ryzen CPU
3.X370
X370支持的 CPU 有 速龙 X4 CPU、第七代 APU、1000 系列 Ryzen CPU、2000 系列 Ryzen APU、2000 系列 Ryzen CPU、3000 系列 Ryzen APU、3000 系列 Ryzen CPU
4.B450
B450支持的 CPU 有 1000 系列 Ryzen CPU、2000 系列 Ryzen APU、2000 系列 Ryzen CPU、3000 系列 Ryzen APU、3000 系列 Ryzen CPU、4000 系列 Ryzen APU、5000 系列 Ryzen CPU、5000 系列 Ryzen APU
5.B550B550支持的 CPU 有 3000 系列 Ryzen CPU、4000 系列 Ryzen APU、5000 系列 Ryzen CPU、5000 系列 Ryzen APU
6.X570
X570支持的 CPU 有 2000 系列 Ryzen CPU、3000 系列 Ryzen APU、3000 系列 Ryzen CPU、4000 系列 Ryzen APU、5000 系列 Ryzen CPU、5000 系列 Ryzen APU

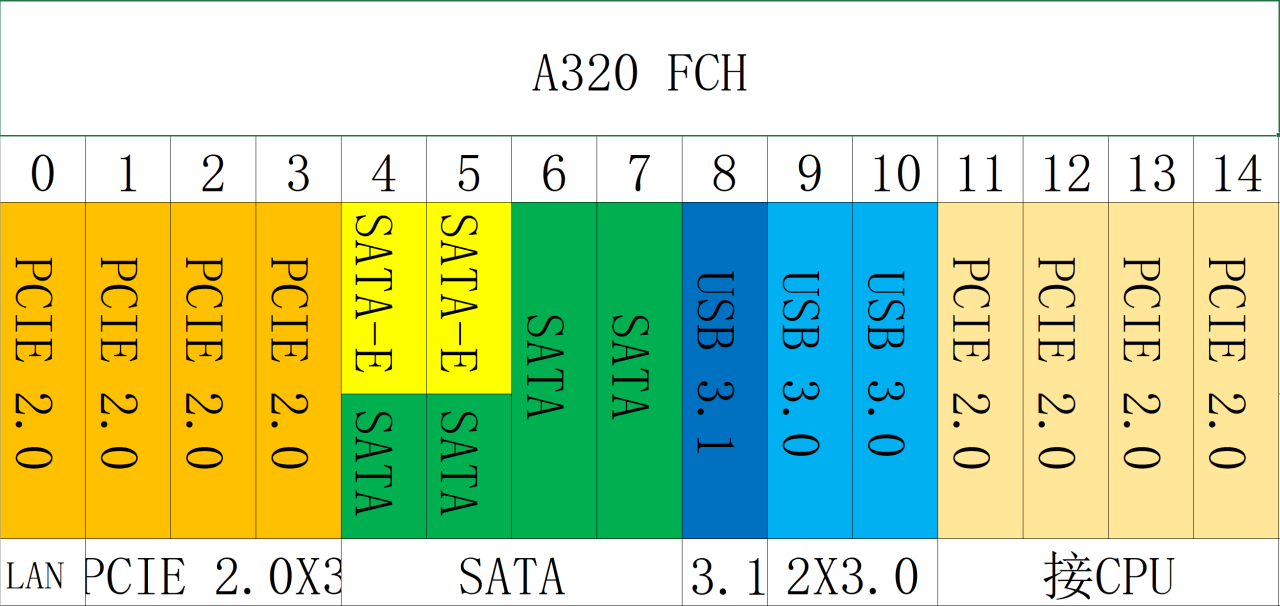

AMD 的 A320 主板为低端,不支持超频,提供的通道相当有限,可以引出 1 个 USB3.1 和 2 个 USB3.0。由于 AMD CPU 提供一个 M.2 通道和显卡通道和 4 个 USB3.0,所以日常使用足够用。
不过现在捡垃级由于 B350 主板足够低的价格并不推荐,thinITX 除外。

AM4 的 CPU 和主板详解

AMD 的 B350、B450 主板为中端,支持超频,区别是 B450 支持 5000 系列锐龙处理器 B350 B450 通道绝大多数人足够用,可以引出 2 个 USB3.1 和 2 个 USB3.0。
一般来说比 A320 多一个 PCIE2.0X4 可以用来接 M.2 SSD。
注意 B350 B450 是 PCIE2.0 的速度,那个 SATA- E 可以引出为 2 个 SATA 或者一个 M.2。是公用 PCIE 通道的。所以有的主板第二条 PCI- E 插硬盘的时候 SATA3 4 会失效,具体请看主板说明书。
由于 AMD CPU 提供一个 M.2 通道和显卡通道和 4 个 USB3.0,所以日常使用足够用。
B350 捡垃圾专用。B450 算支持 5000 系列锐龙最便宜的主板了。

AM4 的 CPU 和主板详解

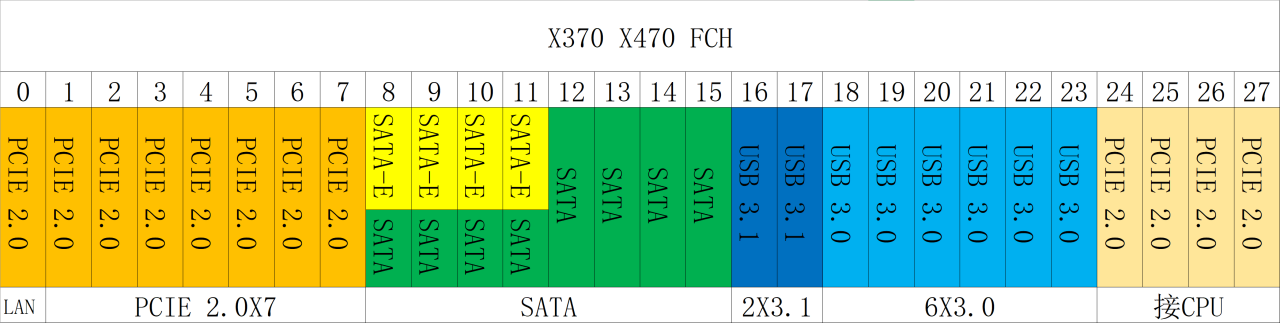

AMD 的 X370、X470 主板为高端,支持超频,区别是 X470 支持 5000 系列锐龙处理器,X 系列芯片组支持显卡 SLI 和交火,B 系列仅支持显卡交火 X370 作为高端芯片组,可以提供八个 SATA 接口,可以引出 2 个 USB3.1 和 6 个 USB3.0,规格比 B350 有很大提升。
比 B350 多 2 条 PCIE2.0X1
注意 X370 X470 是 PCIE2.0 的速度,那个 SATA- E 可以引出为 2 个 SATA 或者一个 M.2。是公用 PCIE 通道的。由于有 2 个 SATAE,一般的主板都可以有 6 个 SATA 和两个 M.2,不过第二个是 2.0X4 速度的,具体请看主板说明书。
由于 AMD CPU 提供一个 M.2 通道和显卡通道和 4 个 USB3.0,所以日常使用足够用。
X370 某些主板供电不弱于现在的中端主板。比如 STRIX X370F 供电甚至比 C6H 都要高端。

AM4 的 CPU 和主板详解

AMD 的 A520 主板为低端,不支持超频,提供的通道相当有限(不过都是 PCIE3.0 的),可以引出 1 个 USB3.1 和 2 个 USB3.0。由于 AMD CPU 提供一个 M.2 通道和显卡通道和 4 个 USB3.0,所以日常使用足够用。
A520 主板很少,ITX 还是可以考虑的。

AM4 的 CPU 和主板详解

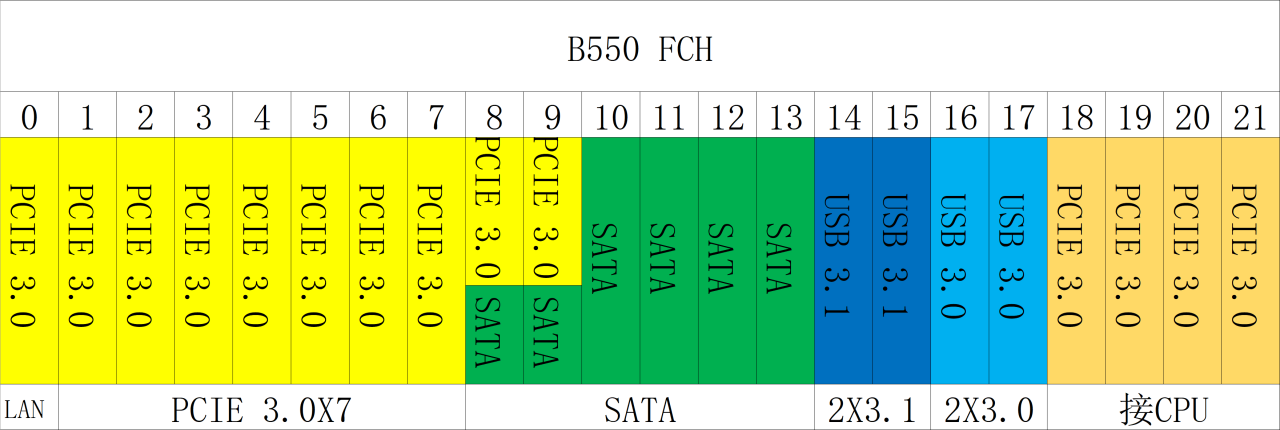

AMD 的 B550 是定位是中端,不过很多厂商的 B550 规格可以秒杀 X570 的存在。某些 B550 供电甚至可以达到 14 相 90A DrMOS
B550 支持超频,提供八条 PCI-E 3.0 通道,所以看着 B550 通道不如 X470 多实际上扩展性远超 X470。B550 甚至可以做到
板载四个 M.2 接口。这是 X470 所不能做的。
B550 可以提供 6 个 SATA 接口,可以引出 2 个 USB3.1 和 2 个 USB3.0。
由于 AMD CPU 提供一个 M.2 通道和 X16 的显卡通道和 4 个 USB3.1(这个等级部分高端的主板 CPU 引出 USB3.1),所以日常使用足够用。
由于很多 B550 在 X570 之后发布,所以某些 B550 主板的超频能力是超过了 X570。

AM4 的 CPU 和主板详解

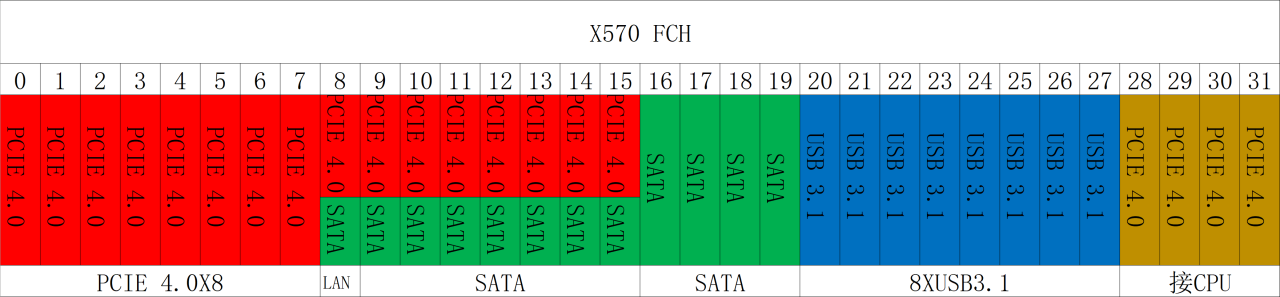

AMD 的 X570 是高端,同时也是一个支持 PCIE4.0 的芯片组。X570 的南桥是 14nm 的 IO die,所以发热是十分巨大的,南桥一般都会配备一个风扇(除了 ROG C8DH)。

AM4 的 CPU 和主板详解

X570 可以提供最多 16 条 PCIE4.0(八条和 SATA 公用)、12 个 SATA(八个和 PCIE 公用)、八个 USB3.1 接口
这个扩展能力已经不输某些 HEDT 平台,也是顶级主板的御用芯片组。
X570 配备三个 M.2 的主板比比皆是,甚至有配 6 个 M.2 接口的主板。
X570S 是不存在的芯片组,X570S 本质就是 X570,只是换用 GF 的 12nm 工艺减小发热去掉风扇。
由于 X570 强悍的扩展能力,在使用多硬盘必须配备 X570 芯片组,不过多 NVME SSD 组 RAID 的时候还是得走 PCIE4.0X4 的通道,所以 NVMe RAID 还是推荐使用 CPU 的通道或者上 HEDT 平台
AM4 的 CPU 和主板详解

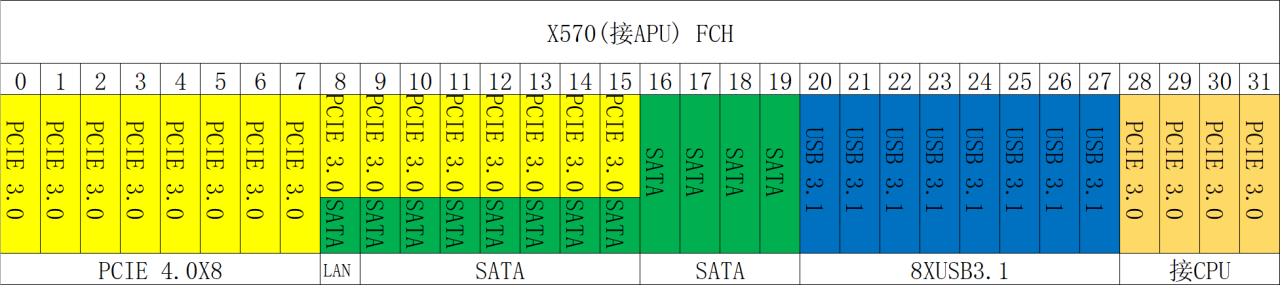

当 Ryzen APU 或者 2000 系列 Ryzen CPU 使用 X570 的时候 x570 会降速为 PCIE3.0
