11/12 代酷睿通道数量对比

1.CPU 直连

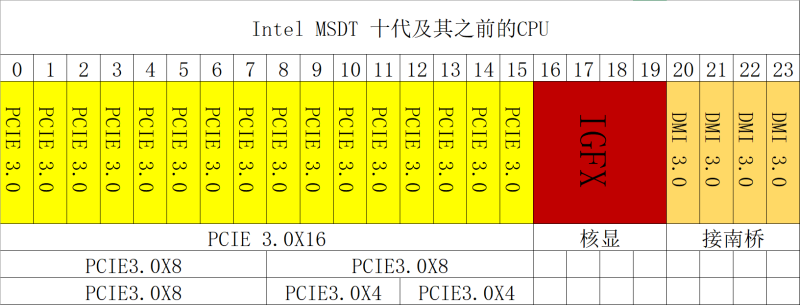

10 代及之前的
11/12 代酷睿通道数量对比

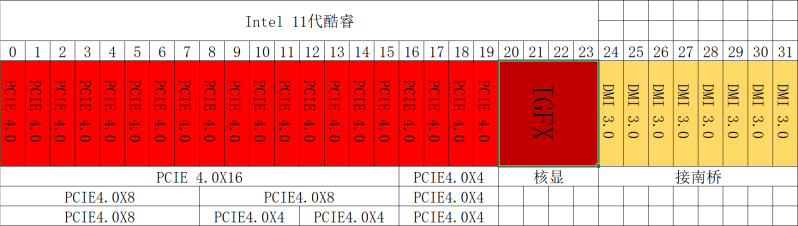

11 代
11/12 代酷睿通道数量对比

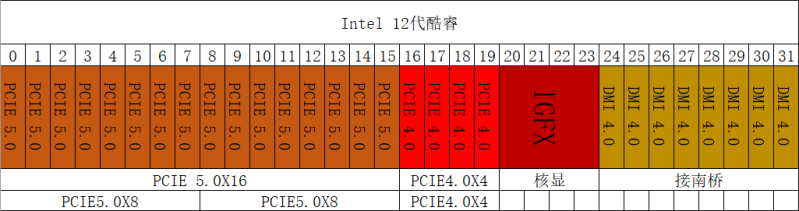

12 代
11/12 代酷睿通道数量对比

可以看得出来,这次除了支持 PCIE5.0 和 DMI4.0 之外是完全一样的!
那么 LGA1700 比 LGA1200 多出来的 500 个触点是干啥用的??
PCIE 是串行的,一条 PCI- E 的线路数量是一样的
DDR5 有可能,那就是 DDR4 DDR5 走在了不同的触点上了??
PCIE5.0 的 X16 只能分出两个 X8,不可以 X8 X4 X4 这种拆分方法
我没拿到 intel12 代的针脚(触点)定义图,我只能推测。
不过这一代的 Z 系列供电都很怪兽级的

重头戏 -PCH
先看这几代的 Z 系列的 PCH 图(自己整理的)
#### 这里 USB3.0 指的是 USB3.2 Gen1   USB3.1 指的是 USB3.2 Gen2   USB3.2 指的是 USB3.2 Gen2x2    拒绝套娃 ####
黄色为 PCIE3.0 红色为 PCIE4.0 深蓝色 USB3.1 浅蓝色 USB3.0 绿色 SATA3
100 系列 Intel Z170 PCH
11/12 代酷睿通道数量对比

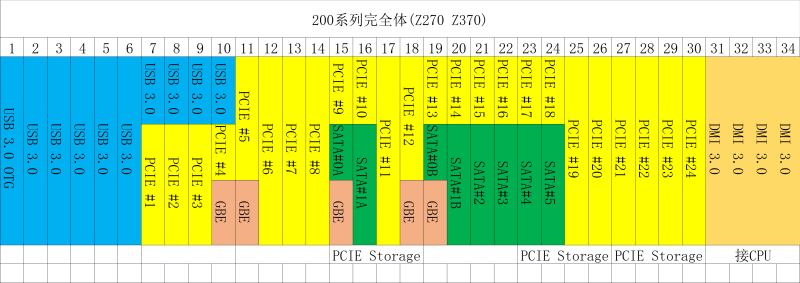

200 系列 Intel Z270 PCH、Intel Z370 PCH
增加了 4 条 PCIE3.0
11/12 代酷睿通道数量对比

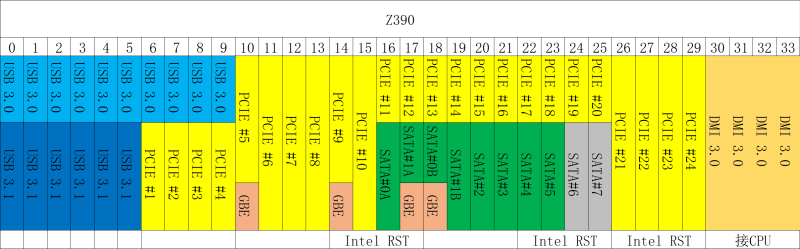

300 系列 Intel Z390 PCH
更换了 14nm 制程、增加了 USB3.1
11/12 代酷睿通道数量对比

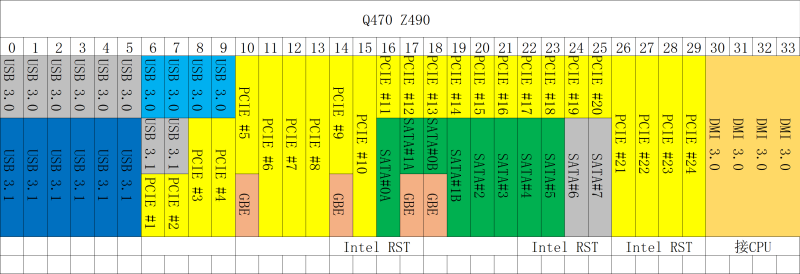

400 系列 Intel Z490 PCH
我怎么看是 Z390 的马甲
11/12 代酷睿通道数量对比
500 系列 Intel Z590 PCH
南桥的通道升级为 DMI3.0X8、增加 USB3.2 支持
Intel 白皮书就把 DMI 通道在中间,我只是借鉴。
11/12 代酷睿通道数量对比

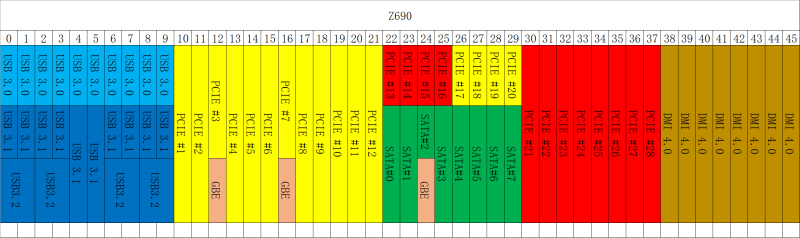

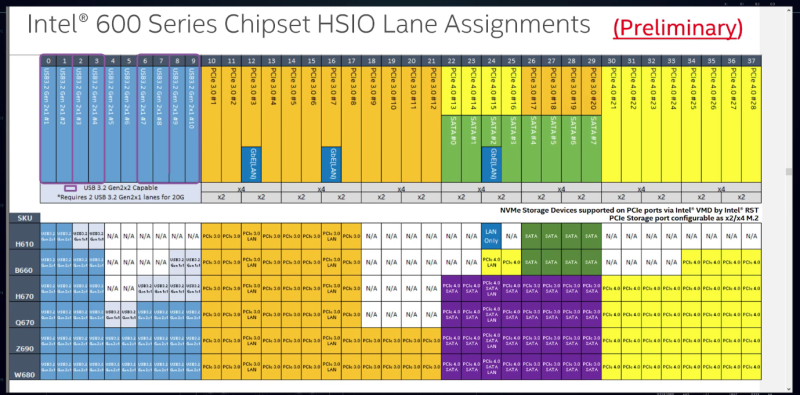

600 系列 Intel Z690 PCH
11/12 代酷睿通道数量对比
可以显示出 Z690 提升是很大的

Z690 PCH 不一样的方面
1.DMI3.0-DMI4.0 南桥可以引出 PCIE4.0 了,不过没有隔壁 X570 那么功耗高
2.USB 不再和 PCI- E 共享通道,所以 Z690 可以拉出来 10 个 USB3.1,或者 4 个 3.2Gen2 和 2 个 3.1
3.PCIE3.0 支持实际上是和上一代是一样的,都是 12 个(不算 SATA 公用)
4.SATA 支持是八个(Z590 不支持 SATA6、7,只有 W580 支持),不过主板厂商都只保留和 3.0 共享带宽的四个,把另外四个做成一个支持 SATA 的 PCIE 4.0 M.2(Z690 只有这一个接口可以这么做)。
5. 净增 8 个 PCIE4.0 这才是重点!!!由于净增八个 PCIE4.0,主板厂商一般都用来引出 2 个 M.2。所以很多主板就有四个 PCIE4.0 M.2(不拆显卡通道)。隔壁 X570 可以做到 5 个。
6. 很多主板都支持雷电接口,所以 PCIE9-12 会被用来引出雷电 4(雷电 4 不需要 PCI-E4.0)

总之
可以说多 4 个 PCI-E3.0 和 8 个 PCI-E4.0 升级到 PCIE 4.0 支持 SATA 的 M.2
也可以说多 4 个 USB3.1 和 8 个 PCI-E4.0 升级到 PCIE 4.0 支持 SATA 的 M.2

对 B 系列主板我做参考

实际上 90% 的用户的需求是很少的,只需要一个独立显卡,一条 M.2 SSD,2 根内存、一个机械硬盘(可无)就够用了。
有 5% 的用户会加一个 PCIEx1 的声卡、第二条 M.2 SSD、4 根内存、第二块机械硬盘的需求。
至于这么多条通道的需求是真的很少,不过真的需要的用户就是最后的 5%,比如工作站需求等。

11/12 代酷睿通道数量对比

所以 B 系列和 H 系列芯片组是绝大多数需求。
而这种才是重点,给 H 系列芯片组两个 M.2 或许很重要的事情。
SATA 接口在当今的需求越来越弱,一般四个已经足够用(特殊用途除外)。
MZ690H 主板引出了四个,剩下 2 个是第三方芯片转接的(不占用那个 4.0 带 SATA 的 M.2 吧)
Flex I/ O 通道在现在越来越少也是这么回事。
比如 M.2 绝大多数都是 NVMe 的,SATA 的越来越少。所以只留一个就够用了
按照上面的图!那么 B660 不支持 M.2 SATA 了!可怕

在上一代的 Z590 的时候,SATA0 SATA1 可以在 2 个 HSIO 走。这才给 M.2 SATA 提供了条件
这一代取消是这种设计,以至于支持 M.2 SATA 需要牺牲四个 SATA 通道。。
